扬声器的符号与作用

　　扬声器俗称喇叭，是一种将音频电信号转换为声音信号的电声转换器件。它是发声家用电器中不可缺少的器件，其质量的好坏，对整个音响系统有着至关重要的作用。扬声器的种类繁多，按能量转换方式不同分为:电动式扬声器、舌式扬声器、压电式扬声器、气动式扬声器等;按结构方式不同分为:单纸盆式扬声器、组合纸盆式扬声器、号筒式扬声器等;按外形不同分为:圆形扬声器、圆扬声器、圆筒式扬声器等:按工作的频带不同又可分为:高音扬声器、中音扬声器、低音扬声器与全频带扬声器等。电动式扬声器和号筒式扬声器使用较多。

    部分扬声器的外形如图9-1所示.

      扬声器的文字符号是“BL”，图形符号如图9-2所示。

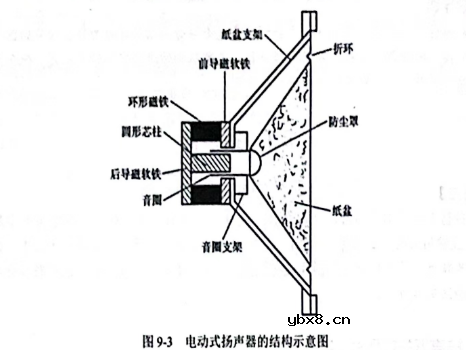

     其中电动式扬声器是使用广泛的一种扬声器，其特点是工作频率范围较宽、音质柔和、低音丰富，且结构简单、品种齐全、成木低廉，电动式扬声器的结构示意图如图9-3所示。它主婴由环形磁铁、前导磁软铁、后导磁软铁、圆形芯柱、音圈、围支架、防尘罩、纸盆及纸盆支架等构成.

　　当音频信号电流流过扬声器音围(线)时，音中音频电流产生的交变磁场与磁体产生的强恒磁场相互作用使音圈发生机械振动，音圈会被拉入或推出，其幅度会随电流的方向及大小而改变(即将电能转换成机械能)，而音圈的上下振动则带动与其紧密连接的纸盆运动，使周围大面积的空气出现相应振动，将机械能再转换成声能。由此可见，电动式扬声器实际上是一种电能一机械能一声能的转换器。

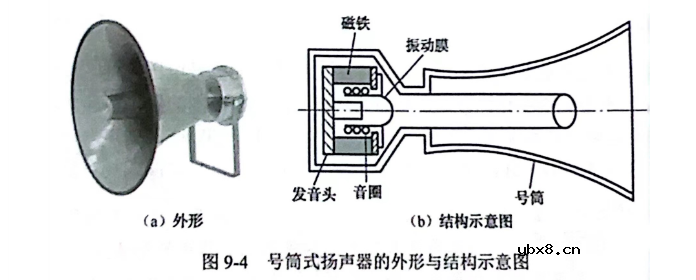

　　筒式扬声器的外形与结构示意图如图9-4所示，它主要由发音头和号简两大部分组成。从图中可以看出，发音头主要由振动膜(音膜)、音、环形磁铁、软铁芯柱等组成。号筒式扬声器与一般纸盆电动式扬声器的主要区别是间接辐射，即振动膜振动后，声音要经过号简向外扩散，使声音大为增强，而且声音是向一个方向集中传播，传播的距离更远号筒式扬声器具有方向性强、功率大、效率高等优点，因此广泛用于会场、田间、广阔的原野等场合。用的高频号简扬声器有音质好、频率响应好的特点，该种扬声器主要用于剧场等要求较高的场合。
