Hirose - FunctionMax迈向“浮动”与“高速传输支持”的顶峰

　　FunctionMAX始终将化满足工业设备的各种需求为目标，它是广濑电机面向世界推出的板对板连接器系列产品。其开发的缘起要追溯到19世纪70年代，之后，产品一直备受市场青睐，加之持之以恒地技术革新，新的产品系列不断产生。

　　- 浮动功能 -

　　通过连接器来解决装配误差 ─ 浮动功能

　　所谓浮动功能，是指即使公连接器与母连接器的嵌合轴存在偏差，连接器也能够吸收这一偏差而实现嵌合。

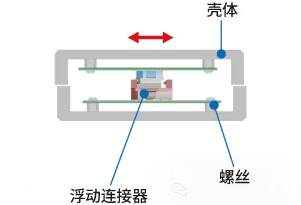

　　浮动结构的典型示例

　　浮动功能的优点

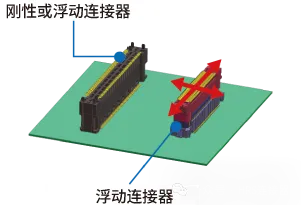

　　使用多个连接器               有助于设备设计

　　可在1片基板上使用多个连接器。

　　可以吸收装配误差，为设备设计作出贡献(还有降低装配成本的效果)。

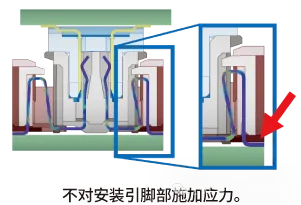

　　减少安装部门的压力

　　端子弹簧部吸收偏差吸收所带来的压力，减轻了安装部所承受的压力。在防止断焊方面发挥作用。

　　- 支持高速传输 -

　　轻松应对通信速度的高速化需求-支持高速传输

　　广濑凭借源自于先进技术的可靠性能和结构，满足通信基础设施以及汽车、FA设备、医疗设备等各种领域中日益高涨的高速连接器需求。

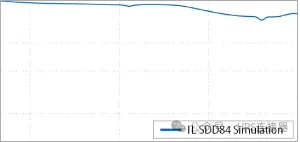

　　高速传输特性

　　01

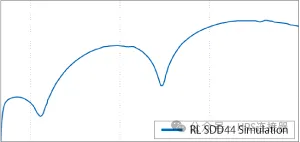

　　回波损耗(反射)

　　根据端子间距、信号端子宽度、与接地端子距离、绝缘材料介电常数等，通过对包括浮动部在内的阻抗匹配，以减少回波损耗。

　　02

　　回波损耗(反射)

　　根据端子间距、信号端子宽度、与接地端子距离、绝缘材料介电常数等，通过对包括浮动部在内的阻抗匹配，以减少回波损耗。

　　03

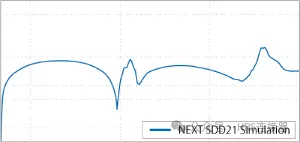

　　串扰(泄漏)

　　根据端子间距、传输速率，对差分对端子、接地引脚分配进行优化，尽可能抑制共振，以减少串扰。
