耳机与耳塞的检测

　　目前，耳机多为双声道式，相应地引出插头上有三个引出点。在双声道耳机插头的三个引出点中，一般插头后端的接触点为公共点，前端和中间接触点分别为左右声道引出端。具体检测方法与检测扬声器相同，利用万用表的电阻挡检测耳机或耳塞的阻抗，如图9-16所示。检测时，对于低阻耳机，将万用表拨至Rx1挡，对于高阻耳机，将万用表拨至Rx10挡，并调准零位。将万用表任一支表笔接在耳机插头的公共点上，然后用另一支表笔分别触碰耳机插头的另外两个引出点，相应的左或右声道耳机应发出“喀喀”声，且万用表表针向右摆动，有指示值;如果耳机无声，且万用表表针不摆动，则可能引出线断线或音圈烧断;若万用表指针摆至零位附近，说明相应声道耳机内部引线或耳机插头处有短路的地方;若指针指示阻值正常，但发声很轻，一般是耳机音膜片与磁铁间的间隙出现偏差而造成的。

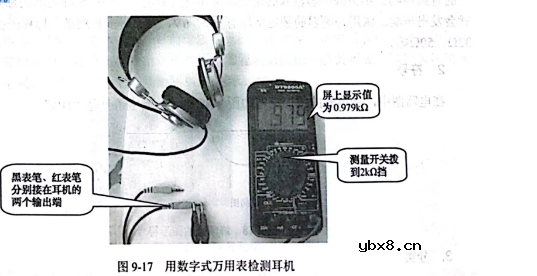

　　也可用数字式万用表电阻挡检测，检测方法如图9-17所示。将数字式万用表拨至电阻挡 200Ω或 2kΩ量程，把任一支表笔接在耳机插头的公共点上，然后用另一支表笔分别触碰耳机插头的另外两个引出点，相应的左或右声道耳机应发出“喀喀”声，同时万用表显示出电阻值，如图9-17中显示为0.979k2(不同型号的耳机其阻值也不同)。测量时，如果耳机不发声，万用表显示溢出符号“1”，则说明被测耳机的对应声道有引线折断或内部焊点脱开的故障。
