晶振的开路检测和在路检测

　　开路检测晶振
　　开路检测晶振是指从电路中拆下晶振进行检测。用数字万用表开路检测晶振如图12—9所示。
　　检测时，挡位开关选择20MQ挡（电阻挡），红、黑表笔接晶振的两个引脚，正常均显示溢出符号“OL”，如果会显示一定的电阻值，则晶振漏电或短路。

　　如果使用指针万用表检测晶振，挡位开关选AUTO POWER OFF 择R×10k挡，晶振正常时测得的正、反向电阻值均为无穷大。

　　图12—9开路检测晶振
　　在路通电检测晶振是指给晶振电路通电使之工作，再检测晶振引脚电压来判别晶振电路是否工作。对于大多数使用了晶振的电路，晶振电路正常工作时，晶振两个引脚的电压接近相等（相差零点几伏），约为电源电压的一半，如果两个引脚电压相差很大或相等，则晶振电路工作不正常。

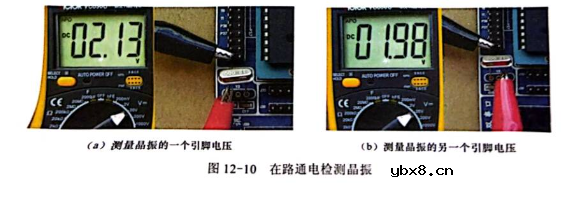

　　图12—10所示是一块使用了晶振的电路板，先给电路板接通电源，数字万用表选择20V直流电压挡，黑表笔接电路的地，红表笔接晶振的一个引脚，显示屏显示电压值为2.13V，如图12—10（a）所示，再将红表笔接晶振的另一个引脚，显示屏显示电压值为1.98V，如图12—10（b）所示，两个引脚电压接近，约为电源电压的一半，故晶振及所属电路工作正常。
