　　在射频电路中，射频检波器主要是对射频信号进行检测并以特定方式对其进行测量和转换。按照分类，射频检波器有峰值检波器（peak detectors）、对数放大检波器（log amp detectors）、RMS检波器等；而二极管检波器是一种峰值检波器。今天我们认识零偏置肖特基二极管检波器。
　　01
　　何为零偏置肖特基二极管

　　常见的二极管有齐纳二极管、变容二极管、肖特基二极管、TVS管。肖特基二极管得名自德国物理学家华特·赫尔曼·肖特基（Walter Hermann Schottky），是一种由金属－半导体结形成的半导体二极管。与其他二极管相比，肖特基二极管是一种多数载流子导电器件，不存在少数载流子在PN结附近积累和消散的过程，所以结电容效应非常小，工作速度非常快，特别适用于高频或开关状态。同时肖特基二极管的正向导通电压比普通PN结低，反向击穿电压比较低。因此肖特基二极管具有正向压降低且切换速度快的特点，被用于许多类型的电子电路设计。

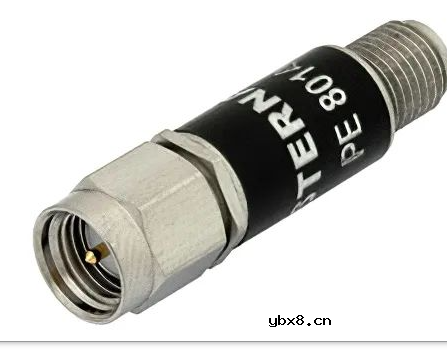

　　零偏压肖特基检波器，负极视频输出，输入功率 +20 dBm，10MHz~2GHz，SMA
　　肖特基二极管是射频应用中非常重要组件，常用于高性能二极管环形混频器和射频检波器中。
　　零偏置肖特基二极管利用了金属与半导体接触时的Schottky势垒，使其在零偏置下，即没有外加电压时，肖特基二极管可以实现开关功能。因此零偏置肖特基二极管比同类用途中的点接触二极管具有更宽的动态范围，更高的热稳定性及更的平方律特性，其不但可用于精密测试设备、发射机、电源、信号监测、导弹制导系统，而且可用作微波功率检波器。
　　02
　　零偏置肖特基二极管检波器
　　结构及性能

　　零偏置肖特基二极管检波器无需偏置电压即可工作，并广泛用于待机或侦听模式下无主电源（DC电源）可用的RFID及其他应用。通过该检波器，节能或无源系统可免于使用大型能量存储系统、直流偏压或低功率接收机电路。由此可见，零偏置肖特基二极管检波器为RFID应用的理想器件，其与简易天线组成的接收机虽然无法达到超外差接收机所具有的灵敏度，但是却具有成本低、零功耗的优点。尽管零偏置肖特基二极管检波器具有较高的成本效益，然而由于其性能取决于饱和电流、频率、温度、直流偏压及理想系数，因此在极端的高低温条件下性能会有所降低。

　　零偏压肖特基检波器，负极视频输出，输入功率 +20 dBm，10MHz~26.5GHz，SMA
　　零偏置肖特基二极管检波器一般采用直插同轴圆柱式连接器封装，但在毫米波应用中采用波导同轴转接封装。无论何种封装，其一般比其他射频检波器件尺寸更小且成本更低。此外，其简单的结构也使该器件相对更为耐用且能够在较宽的温度范围内保持性能稳定。
　　应用

　　零偏置肖特基二极管检波器的一项成熟用途为毫米波和亚毫米波功率检测，其可在该用途中有效地对微波至太赫兹范围内的电磁辐射进行检测和混频。此外，与高莱池（Golay Cell）、热释电探测器或辐射热测量计等检测器相比，零偏置肖特基二极管检波器不但可以在室温及低温两种条件下使用，而且其响应速度要快得多。当通过优化使得零偏置肖特基二极管检波器具有较低的正向导通电压时，即使在零偏置的条件下，其也可以实现优异的频率响应及带宽性能。

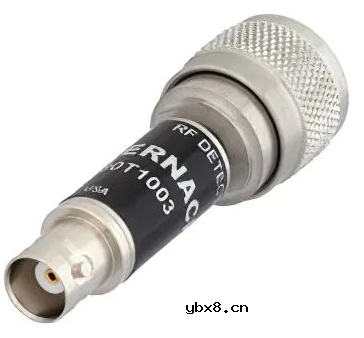

　　零偏压肖特基检波器，N 型，负极视频输出， 输入功率 +20 dBm， 10 MHz ~18 GHz
　　虽然零偏置肖特基二极管的灵敏度不如其他超导探测器，但是由于其一般无需冷却，因此成为灵敏度要求不高的用途中的器件。在新兴的太赫兹技术领域，实验室及一系列中小型仪器需要使用高成本效益的检波器。的零偏置肖特基二极管检波器设计用于功率测量、雷达性能分析、脉冲信号源调平、调幅噪声测量、微波系统监测及超宽带和毫米波应用。
