RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

来源:网络发布者:电工基础发布时间:2026-03-17 08:18

使用RT809H编程器监控主板打印信息，链接方法如下：

编程器USB口连接电脑USB口，VGA ISP口连接主板VGA口。

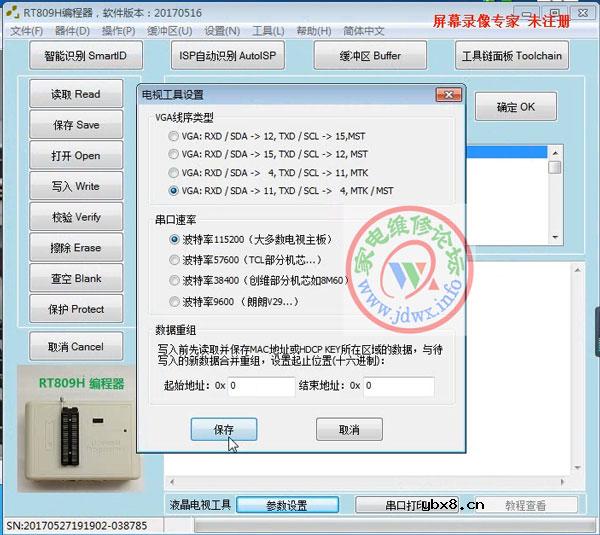

点击参数设置，选择第四种VGA线序类型和第一个串口速率。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

点击串口打印，如果出现错误，说明端口被占用，需要关闭被占用的端口，才能继续使用。点击取消，重新点击串口打印。监控到主板的打印信息。

利用MTK flashtool擦除整机程序方法。

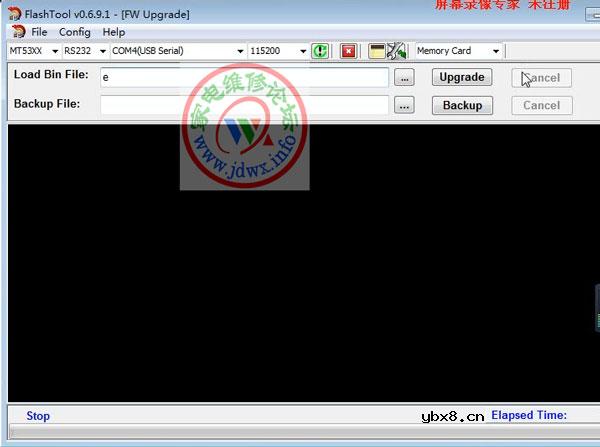

第一步，打开SecureCRT，按住电脑键盘ESC不松，主板上电，直到打印窗口出现DTV>。关闭SecureCRT。打开MTK flash tool顶部第三个窗口(端口选电脑自动识别到的端口)，顶部第四个窗口(波特率选115200)顶部最后一个窗口(选memery Card)，点红色的叹号，变为绿色为连接成功。点击扳手图标，在Load Bin File框内输入e，点击Upgrade。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

底部出现Erasing Flash Device Done!整机程序已清空。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

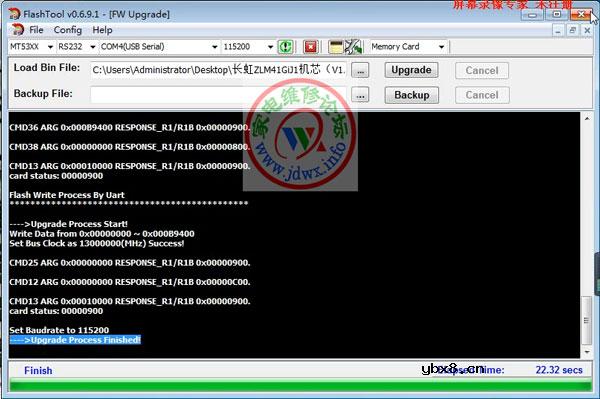

关闭flash tool，打开SecureCRT，主板上电，已经没有任何打印，需重新升级引导和主程序。打开flash tool，点开扳手图标，点击Load Bin File框后三个点。选择引导的路径，选好后点Upgrade开始刷写引导。底部出现Upgrade Process Finished，刷写成功。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

关闭flash tool，打开SecureCRT，主板上电。只有引导，没有主程序情况下，图像卡logo，打印不动，需升级主程序。把拷贝好的PKG后缀主程序放入U盘根目录，主板重新通电，开始升级主程序。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)厂家升级方法

升级完成后，主板会自动重启，第一次开机会有点慢。最后升级完成。
