RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)开机卡logo，升级后不定时故障还原的处 ...

来源:网络发布者:电工基础发布时间:2026-03-17 08:18

RT809H编程器教程：长虹ZLM41G-IJ-1机芯(MT5505)开机卡logo，升级后不定时故障还原的处理方案。故障现象：开机卡LOGO，升级后不定时又会故障还原。

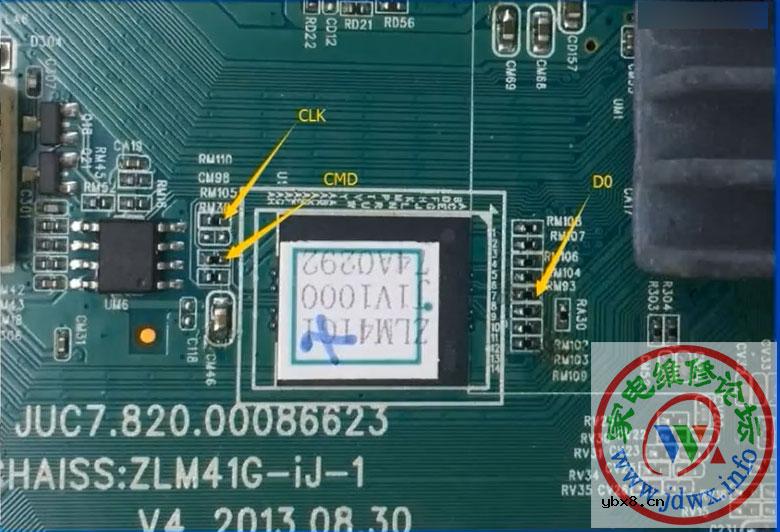

先在板上找到CLK、CMD、D0、GND。分别对应焊上四个点。

连接好RT809H编程器ISP端口，打开RT809H主界面。

用焊锡短接晶振两端，给主板上电。点读取。

编辑文件名保存便于识别。

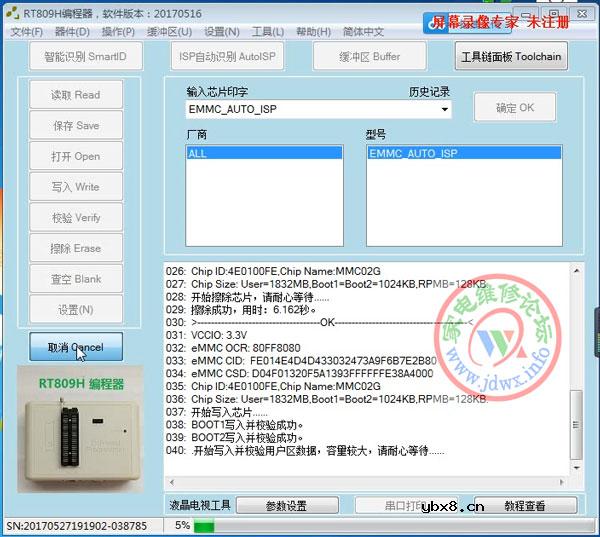

读取到5%时点取消。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)开机卡logo，升级后不定时故障还原的处 ...

点“擦除”

点“读取”

找到刚才保存的文件，任意选择一个双击。

写入5%时点“取消”

点参数设置，然后点保存。

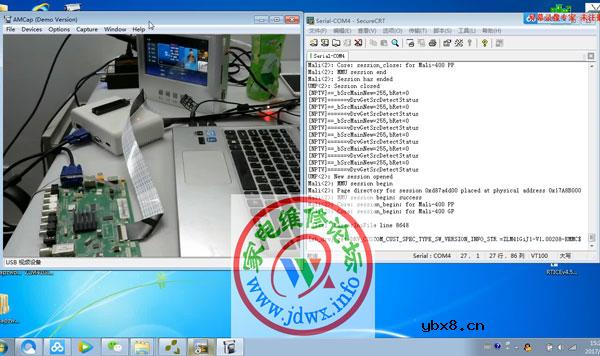

打开SecureCRT界面，取下ISP焊接线。

VGA ISP线和主板VGA连接。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)开机卡logo，升级后不定时故障还原的处 ...

通过打印可以看到引导写入成功，需继续写入主程序。

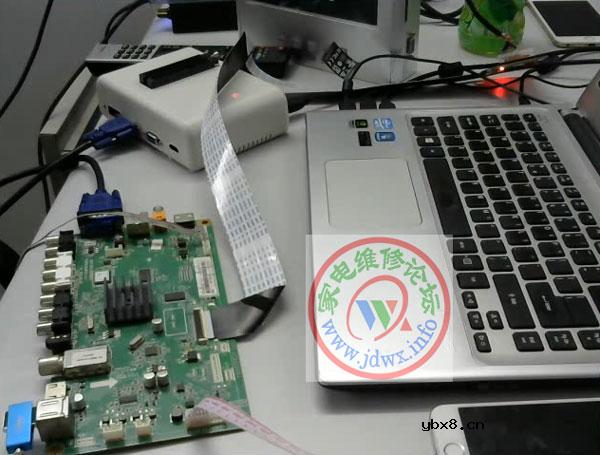

插入装有PKG升级文件的U盘，主板上电。

识别到升级包，等待升级。升级完成后自动重启，主板修复成功。

RT809H编程器教程：长虹ZLM41GIJ1机芯(MT5505)开机卡logo，升级后不定时故障还原的处 ...

总结：通过多块维修发现，只要是卡logo，升级后能好一段时间，然后故障重现，均为EMMC自身故障，通过RT809H擦除后重新写入可以修复90%以上。
