液晶电视V59型通用主板DC-DC转换电路原理与维修

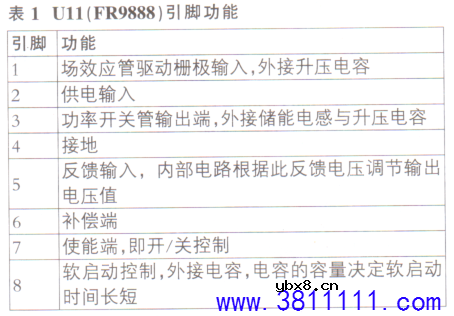

1.2V内核供电由U2(LD4AH)及其外围元件所组成的电路产生。通电后,5Vsb电压一路加到U2的供电端④脚，另一路通过电阻R24加在U2的使能端①脚，电路启动,U2③脚输出幅度为3.6Vp-p.周期0.56μs的脉冲(如图3所示),最后在滤波电容两端产生1.2V电压,供给CPU内核。U2⑤脚为反馈端，内部电路根据此脚的反馈电压调节输出电压大小,以保证输出电压稳定。上电后，主芯片TSUMV59XU-Z182脚输出高电平,Q17导通,则Q19(P沟道场效应管)的栅极(G)电压低于源极(S)电压,Q19导通,漏极(D)输出5V电压,再经U6(1117-18 )稳压后从②脚输出1.8V电压,供给DDR电路。
