海尔48A700K型液晶彩电创维39E500E液晶彩电LED灯条的应急代换2例

来源:网络发布者:电工基础发布时间:2026-03-09 14:46

液晶彩电LED灯条的应急代换一台创维39E500E型液晶彩电,灯条损坏。因笔者手头无同型号灯条，加之用户又急着看电视,决定用现有的显示器灯条代换。拆开液晶屏后,先拆除散热铝板上的灯条,然后对照原灯条长度裁剪两根显

液晶彩电LED灯条的应急代换

一台创维39E500E型液晶彩电,灯条损坏。

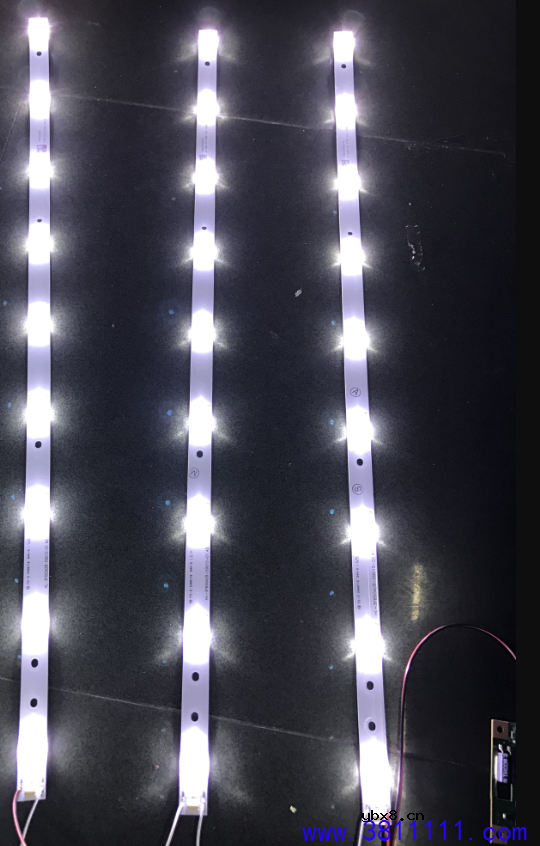

因笔者手头无同型号灯条，加之用户又急着看电视,决定用现有的显示器灯条代换。拆开液晶屏后,先拆除散热铝板上的灯条,然后对照原灯条长度裁剪两根显示器灯条，使其长度和原灯条相同,如图1所示,最后将新灯条粘在原来的位置。接下来将原机恒流板上的24V供电和ENA信号改接在显示器的恒流板.上，开机测试，图像亮度正常。

后来又接修一台灯条损坏的海尔48A700K型液晶彩电，按上述方法换用显示器灯条后故障排除。

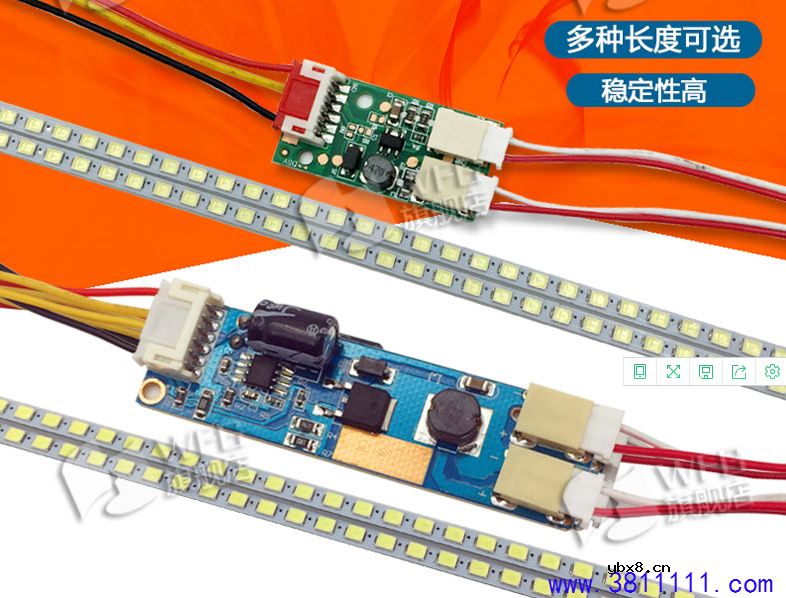

编后语:本文所述显示器灯条实用通用灯条，该类灯箱通常与对应的恒流板配套出售。虽然该类灯条及恒流板的可靠性与稳定性不如原机件，但此类板件价格低,改装容易,所以常用于应急维修。
