海尔统帅LE42KNH6液晶电视机技改方案

这例修理，以修好电视机目标为目的，半桶水的我违背了厂家初衷，改动了厂家的设计方案，如有厂家师父或者论坛师父指点迷津，万分感谢。

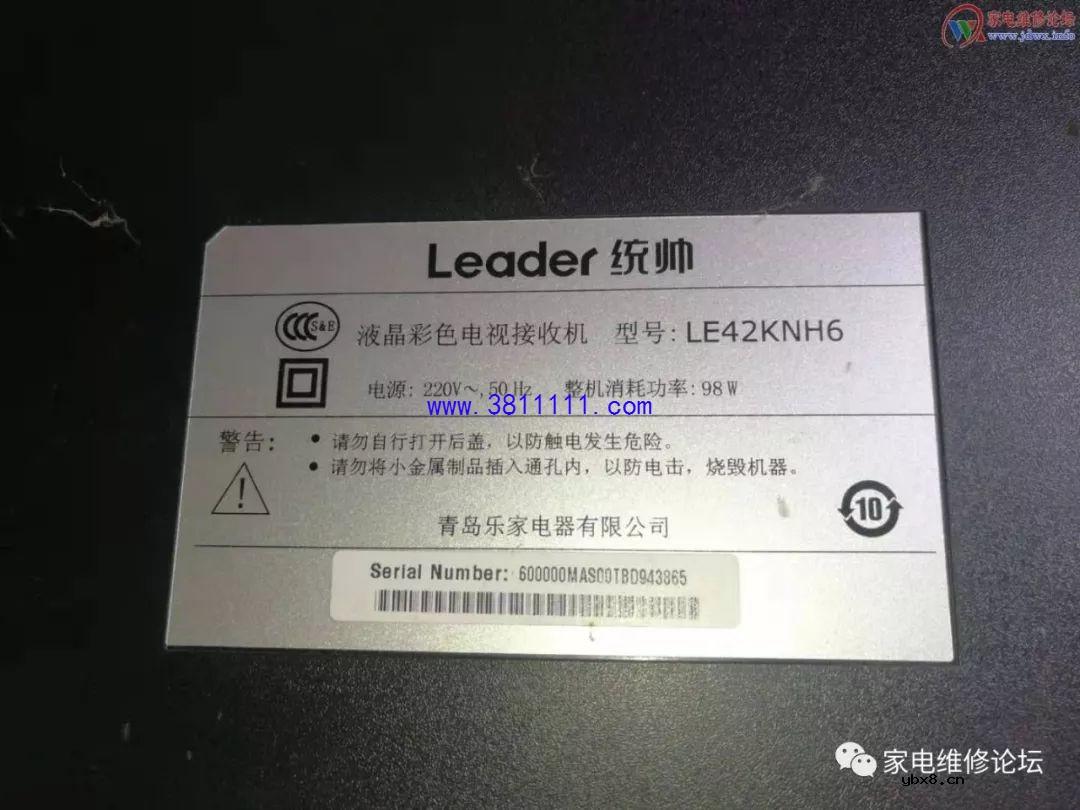

机型：统帅LE42KNH6液晶电视机

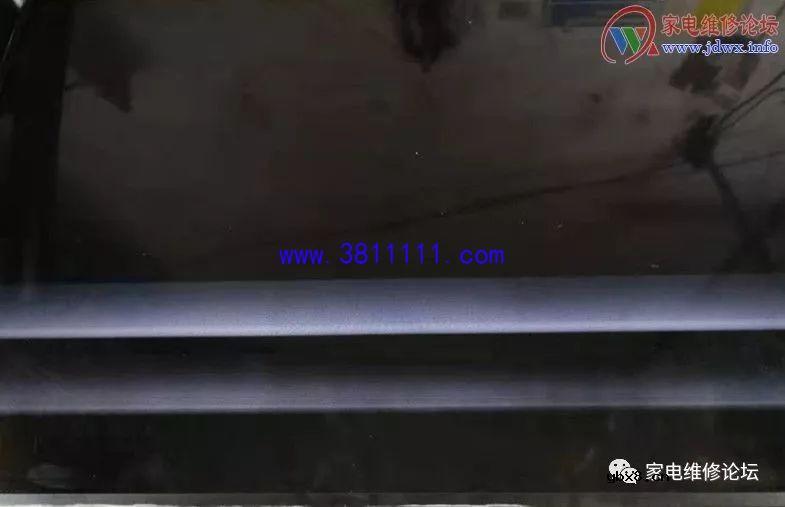

故障现象：打开电源开关，指示灯亮，二次启动后屏幕出现两道黑白亮带，几秒后慢慢变为灰屏。

检修：对于一个没有修屏设备的我，屏幕上的亮带是我最不愿意看到的现象，也是用户最不愿意知道的结果---屏坏了。让我有些意外的是用户只需几秒钟的时间考虑，就点头同意了这次价格不菲的修理。

然而，更让我感到意外而且有些惊喜的是，以屏供电为突破口，测量屏供电12v只有9V，避开主板直接测量电源板供电，发现12v的供电也只有9v，心里不禁有些惊喜，总认为很复杂的坏屏故障竟然是简单的电源故障，这张屏也避免了压屏机压烫的痛苦。

电源板的修理，在修理工作中可算是小菜一碟，但是，这次却绊上了一块小小的石头。

电源输出电压达不到要求，主要原因是：

1、负载短路，致使电源损耗加大，降低了电压。

2、电源的滤波不良，残余的波纹降低了电源的效率。

3、稳压环路异常，特别是稳压取样和执行稳压控制IC和光耦比较容易出问题。

4、电流取样电路，电流取样电路出问题后降低了电源的带负载能力，从而降低电压。

5、过压保护电路。

6、正反馈电路，（在自激式开关电源中存在）。

7、工作电源（它激式开关电源中存在，据我发现，液晶电视机均采用它激式开关电源），一般15-18v。

经过严谨的排查工作，发现故障原因是主电源的工作电压（18v）只有10v。进一步检查，发现是主电源的待机开机控制光耦U1的3脚和4脚导通电阻变大。

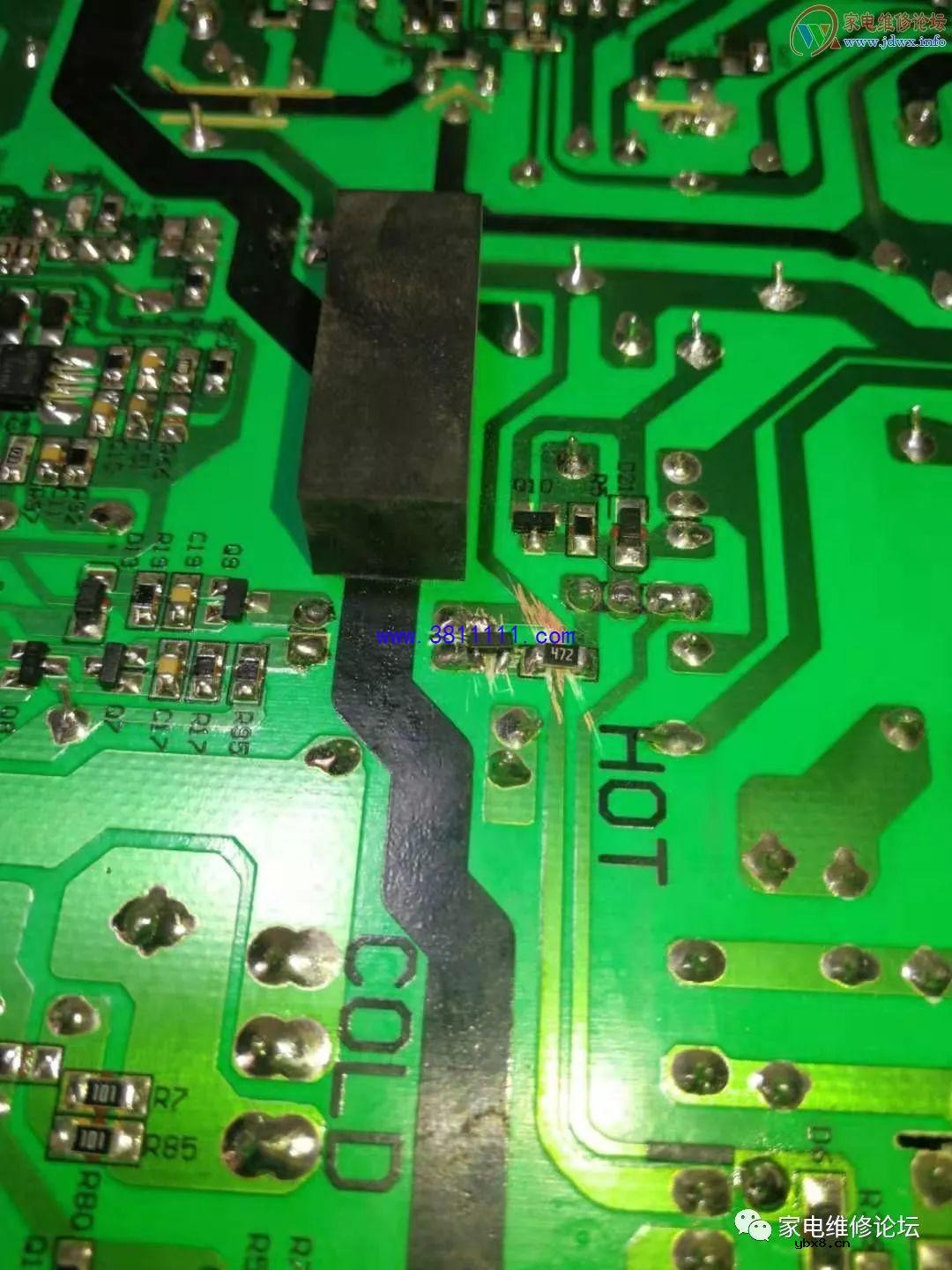

经过几次更换光耦，都不能长时间稳定工作，估计是所换的光耦与原装光耦参数不同，为了尽快撤出这次战斗，采用改动电路方案，增加了一只A1015，扩大了光耦的带负载能力。完美撤出了战斗（时间关系，不好叙述原理，大家一看图就明白）
