20针及24针atx电源接口定义

ATX电源的核心电路：ATX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路，PWM（脉宽调制）控制器同样采用TL494控制芯片，但取消了市电开关。由于取消了市电开关，所以只要接上电源线，在变换电路上就会有+300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。ATX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为+5V时，TL494的第8、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，

无电压输出。而当第4脚为0V时，TL494就有触发脉冲提供给开关管，电源进入正常工作状态。辅助电源的一路输出送TL494，另一路输出经分压电路得到“+5VSB”和“PS－ON”两个信号电压，它们都为+5V。其中，“+5VSB”输出连接到ATX主板的“电源监控部件”，作为它的工作电压，要求“+5VSB”输出能提供10mA的工作电流。“电源监控部件”的输出与“PS－ON”相连，在其触发按钮开关（非锁定开关）未按下时，“PS－ON”为+5V，它连接到电压比较器U1的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输出为+5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态。当按下主板的电源监控触发按钮开关（装在主机箱的面板上），“PS－ON”变为低电平，则电压比较器U1的输出就为0V，使ATX主机电源开启。再按一次面板上的触发按钮开关，使“PS－ON”又变为+5V，从而关闭电源。同时也可用程序来控制“电源监控部件”的输出，使“PS－ON”变为+5V，自动关闭电源。如在WIN9X平台下，发出关机指令，ATX电源就自动关闭。

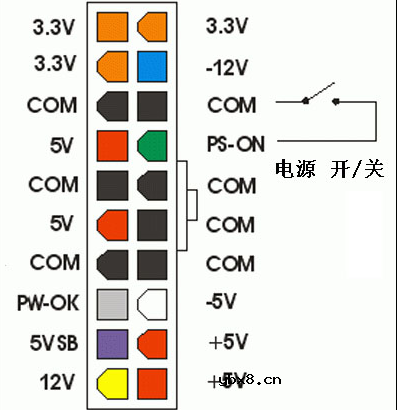

20针

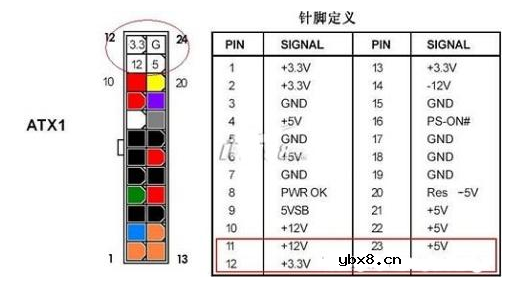

24针

针脚 名称 　 颜色 说　　明

1 3.3V 　 橙色 +3.3 VDC

2 3.3V 　 橙色 +3.3 VDC

3 COM 　 黑色 Ground

4 5V 　 红色 +5 VDC

5 COM 　 黑色 Ground

6 5V 　 红色 +5 VDC

7 COM 　 黑色 Ground

8 PWR_OK 　 灰色 Power Ok （+5V & +3.3V is ok）

9 5VSB 　 紫色 +5 VDC Standby Voltage （max 10mA）

10 12V 　 黄色 +12 VDC

11 3.3V 　 橙色 +3.3 VDC

12 -12V 　 蓝色 -12 VDC

13 COM 　 蓝色 Ground

14 PS_ON 　 绿色 Power Supply On （active low）

15 COM 　 黑色 Ground

16 COM 　 黑色 Ground

17 COM 　 黑色 Ground

18 -5V 　 白色 -5 VDC

19 5V 　 红色 +5 VDC

20 5V 　 红色 +5 VDC
