电脑atx电源接口详解

　　ATX电源简介

　　ATX电源作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。

　　ATX电源的特点：与AT电源相比，ATX电源增加了“+3.3V、+5VSB、PS－ON

　　”三个输出。其中“+3.3V”输出主要是供内存用，而“+5VSB”、“PS－ON”输出则体现了ATX电源的特点。ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“+5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。和AT电源不一样，ATX电源除了在线路上作了一些改进，其中最重要的区别是，关机时ATX电源本身并没有彻底断电，而是维持了一个比较微弱的电流。同时它利用这一电流增加了一个电源管理功能，称为Stand-By。它可以让操作系统直接对电源进行管理。通过此功能，用户就可以直接通过操作系统实现软关机，而且还可以实现网络化的电源管理。如在电脑关闭时，可以通过网络发出信号到电脑的Modem上，然后监控电路就会发出一个ATX电源所特有的+5VSB激活电压，来打开电源启动电脑，从而实现远程开机。

　　ATX电源主要有两个版本，一种是ATX1.01版，另一种是ATX2.01版。2.01版与1.01版的ATX电源除散热风扇的位置不一样外，它们的激活电流也不同。1.01版只有100mA，2.01版则有500mA～720mA。这意味着2.01版的ATX电源不会像1.01版那样“过敏”，经常会受外界电压波动的影响而自行启动计算机。

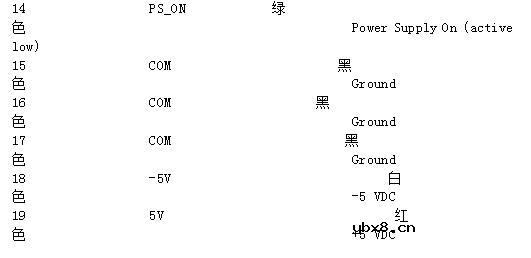

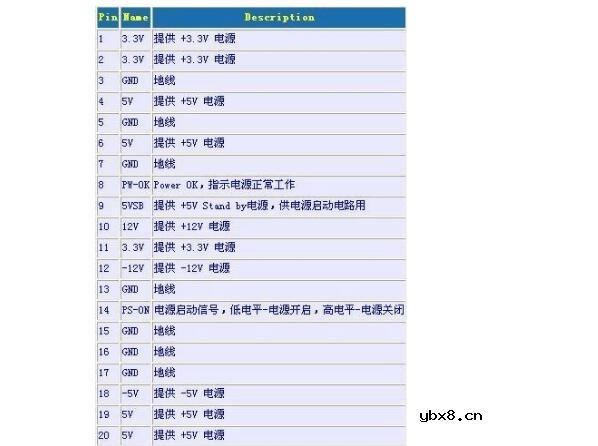

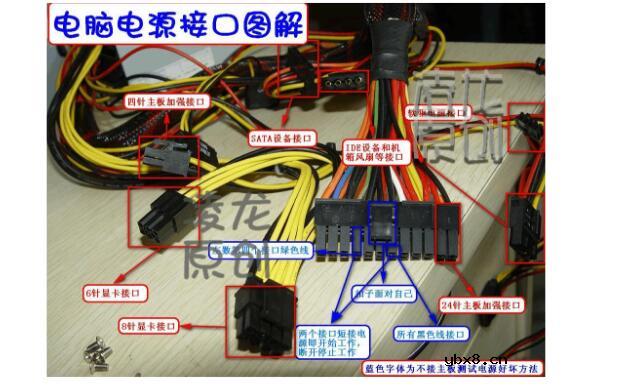

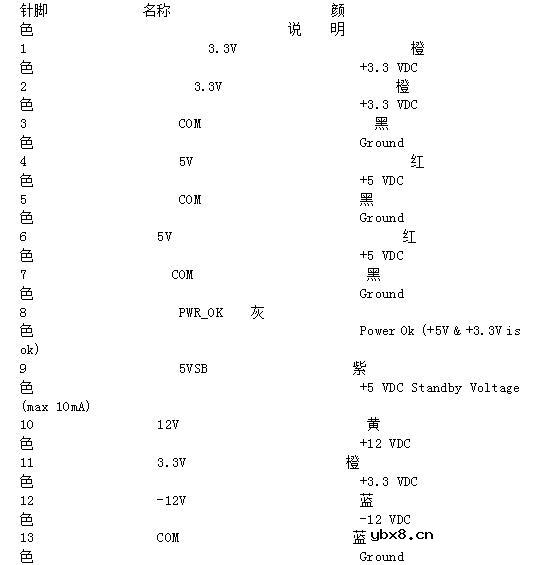

　　ATX电源接口详解

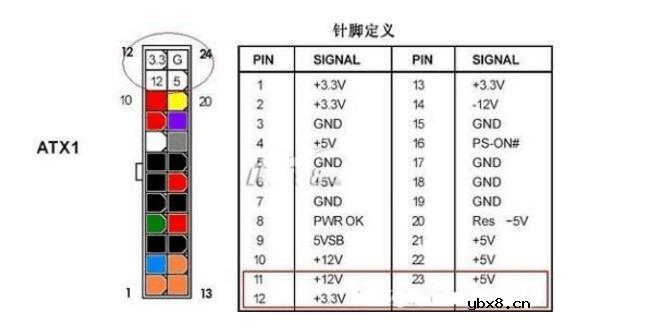

　　20针及24针（图）

　　atx电源接口详解
