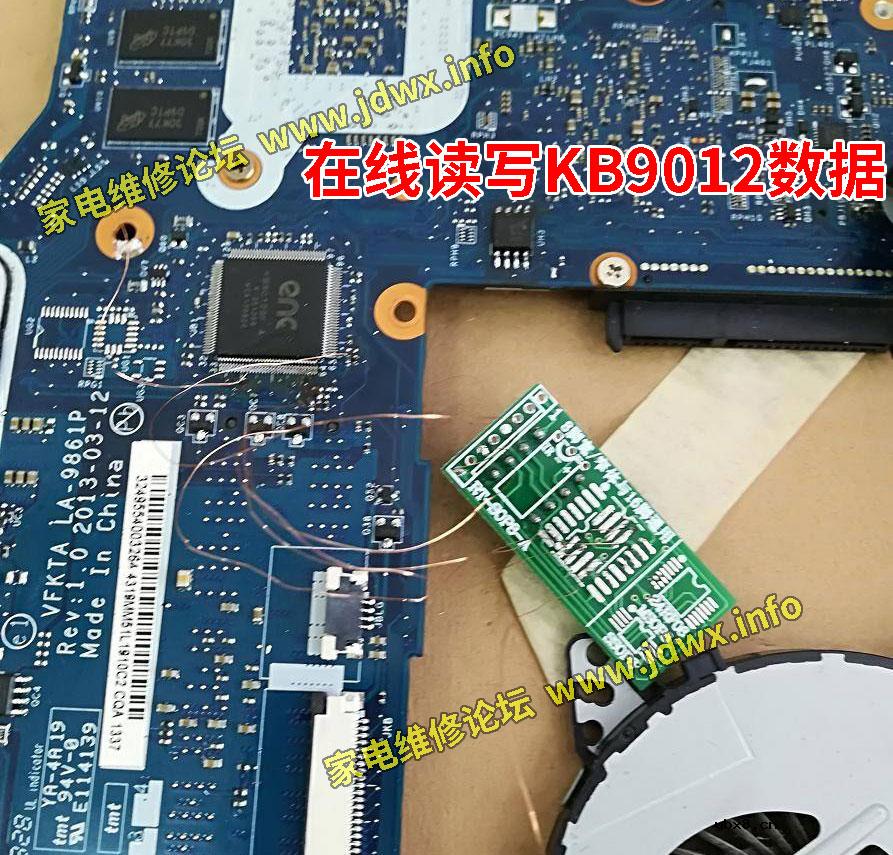

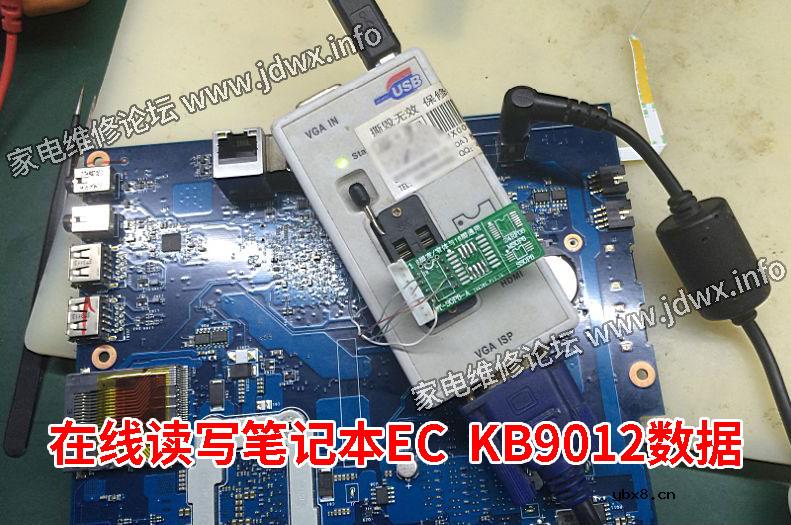

RT809F、RT809H编程器：笔记本EC在线读写KB9012接线定义与转换板制作

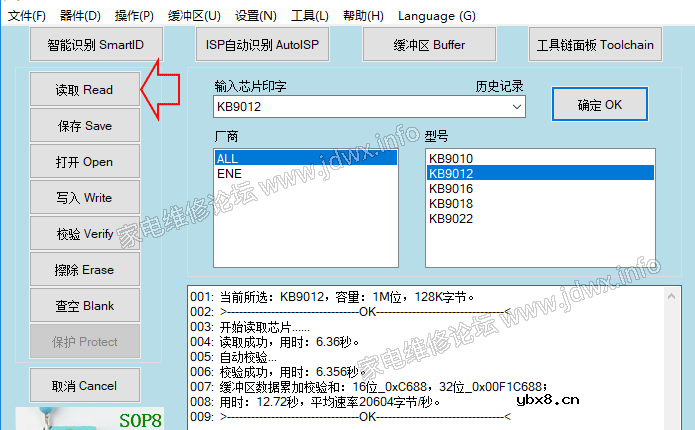

2、点击“读取Read”，读取KB9012芯片数据到缓存区，如下图：

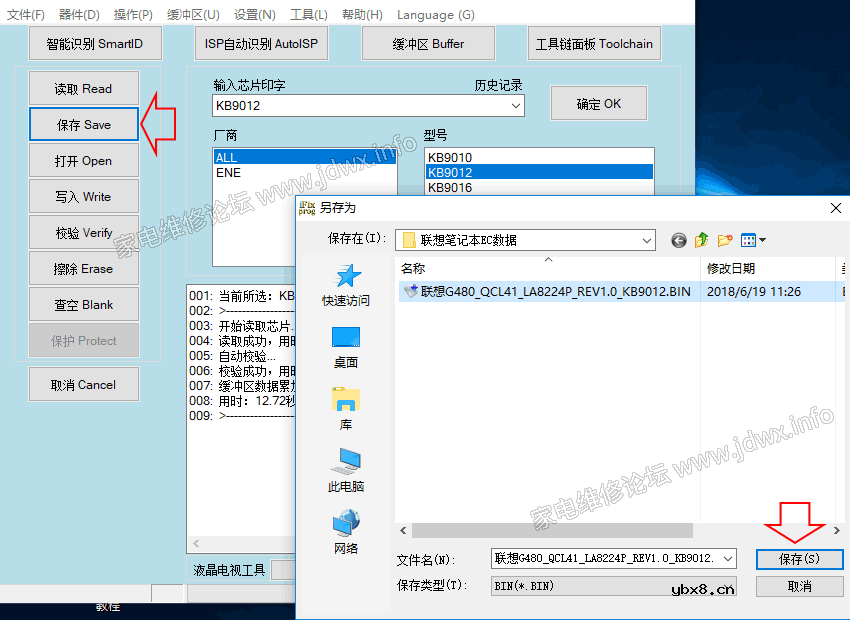

3、将缓存中的数据，保存成文件，如下图：

二、在线写入KB9012数据

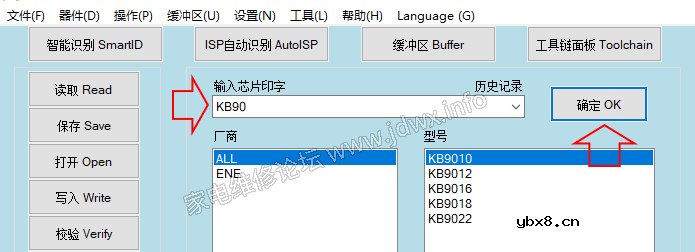

1、打开软件界面，选择芯片型号并确定，方法同上。

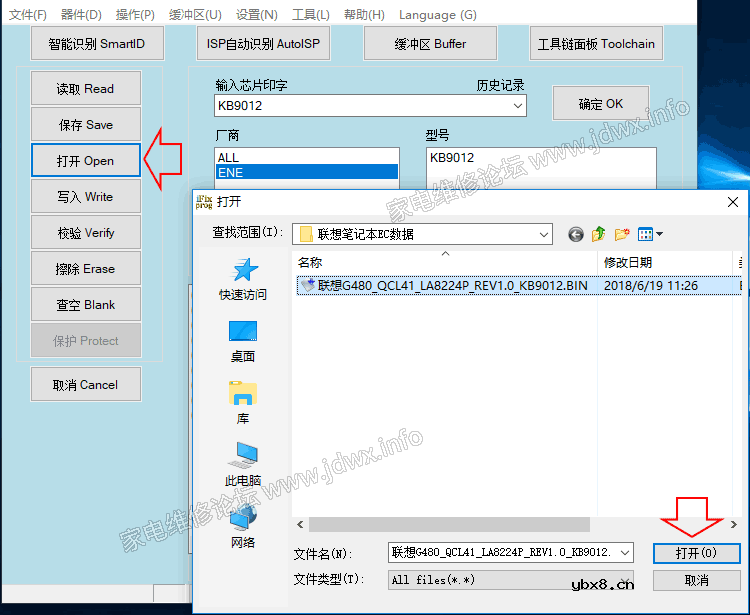

2、点击软件界面中的“打开Open”按钮，打开需要写入的KB9012数据。

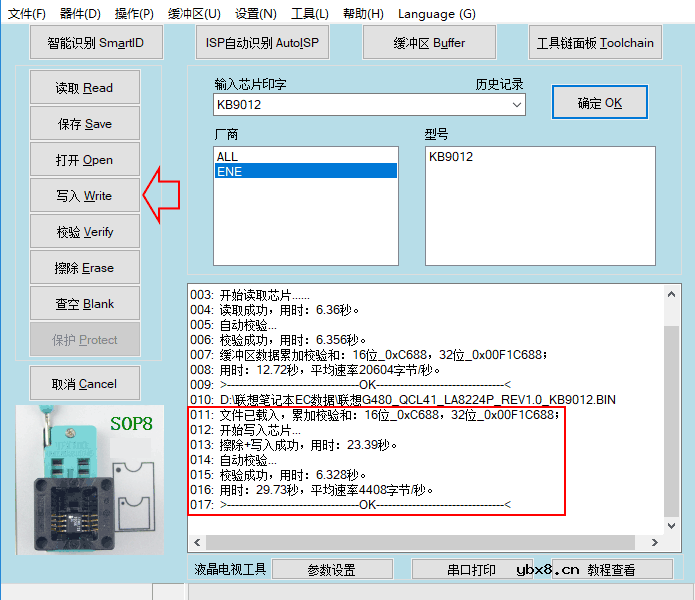

3、点击“写入Write”，编程器会自动擦除、写入、校验，数据写入成功，如下图：

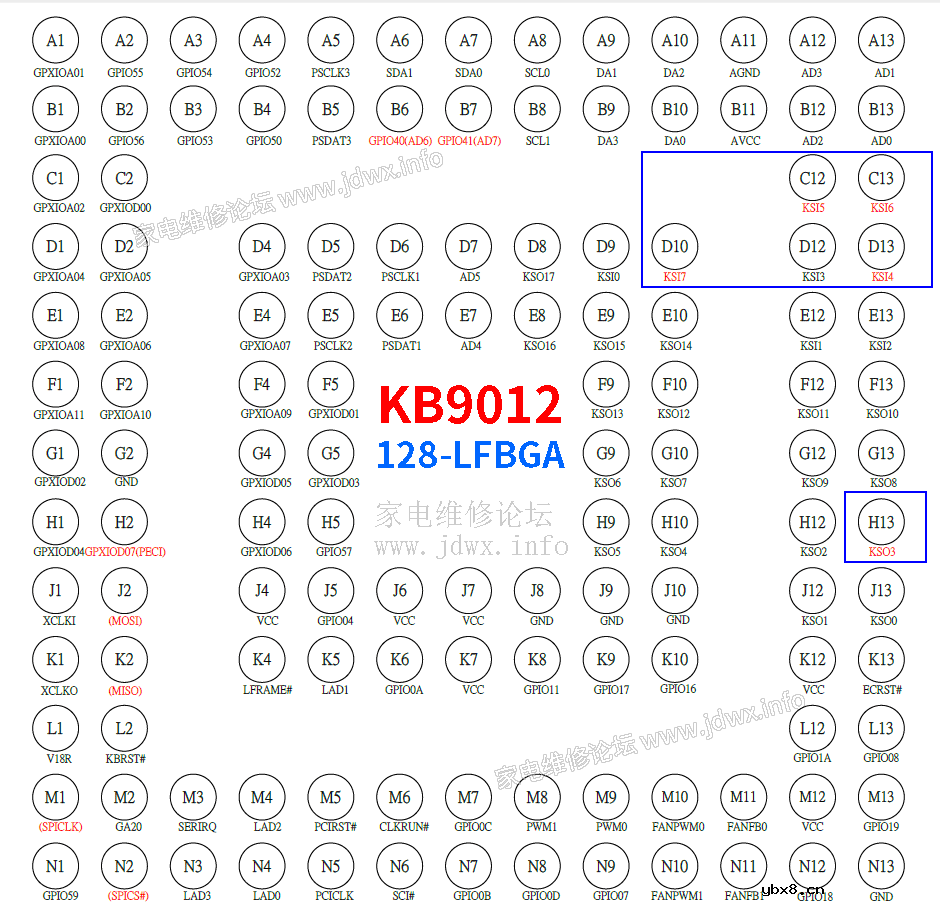

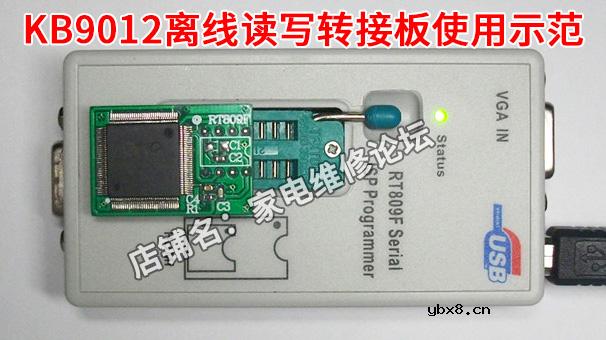

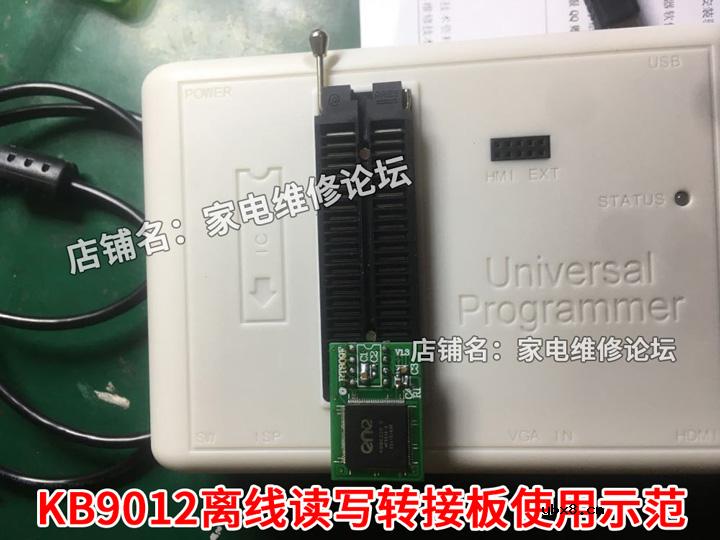

KB9012系列EC离线读写转接座制作及最小系统联接方法：

一、供电与地：

VCC：9、22、33、67、96、111、125，连线到809F锁紧座的12脚，相当于25芯片第8脚；

GND：11、24、35、42(TP_PLL_Lock)、69(AGND)、94、113，连线到809F锁紧座的8脚，相当于25芯片第4脚；转接板上，VCC与GND之间接一个10uF电解电容和一个104片容。

二、时钟：

此芯片内置RC振荡器，不需要晶振也可以在线读取。

三、复位：

ECRST#：37脚，接51K片阻对VCC，104片容对地，低电平复位电路。

四、读写

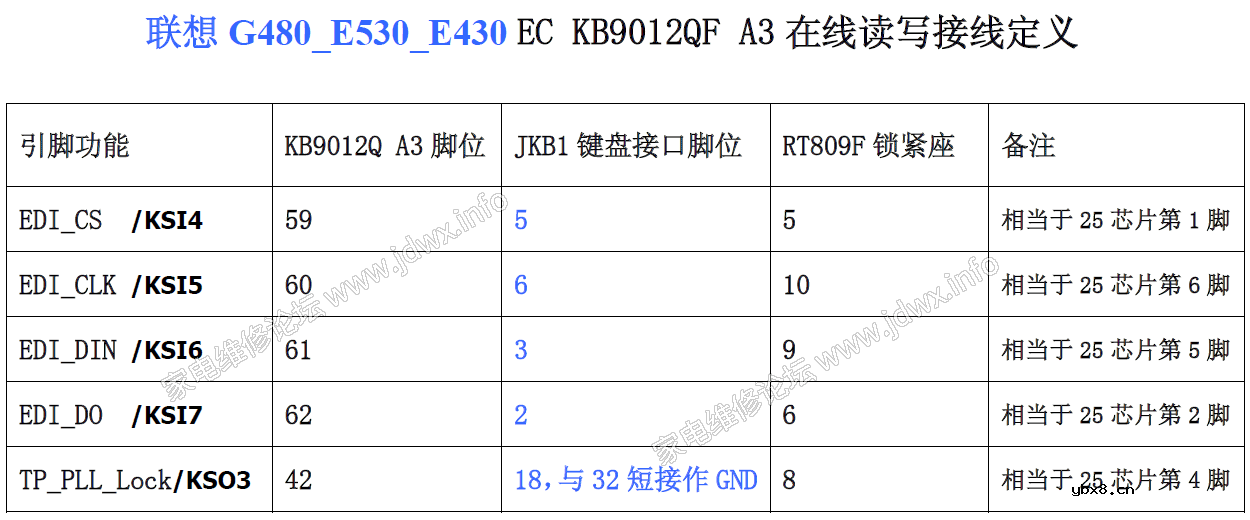

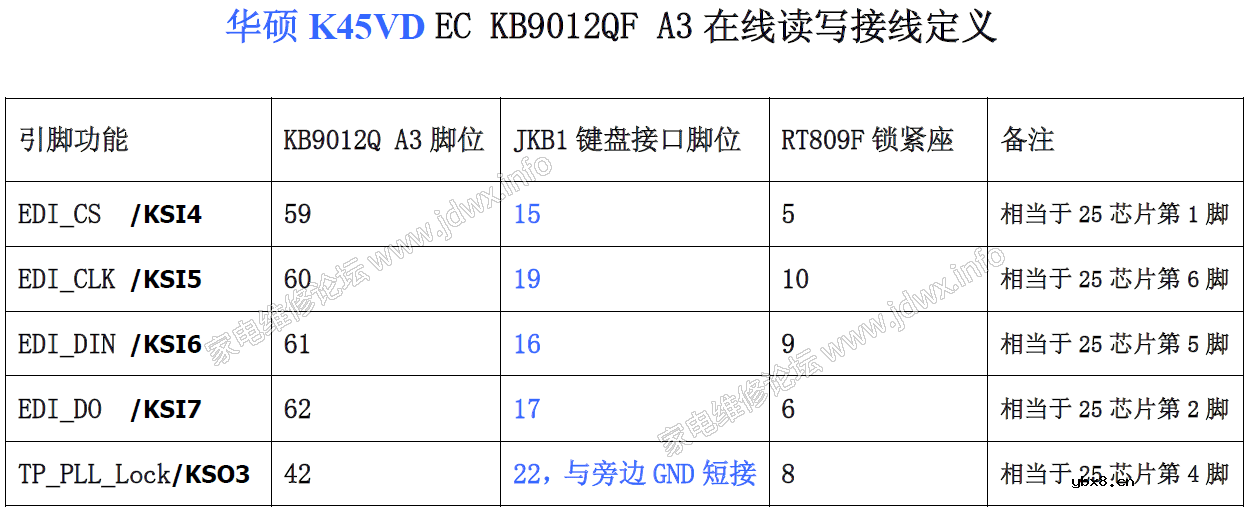

IO：EDI_CS/EDI_CLK/EDI_DIN/EDI_DO（59到62脚）分别引出接到809F锁紧座对应脚位。

根据以上接线方法，可以做成离线专用烧录座或简易的转接板。

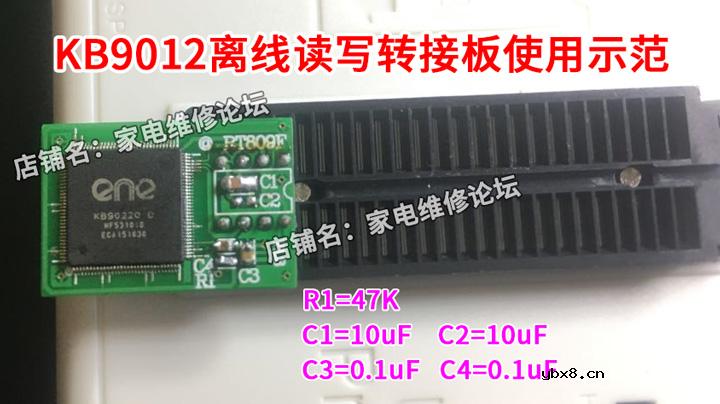

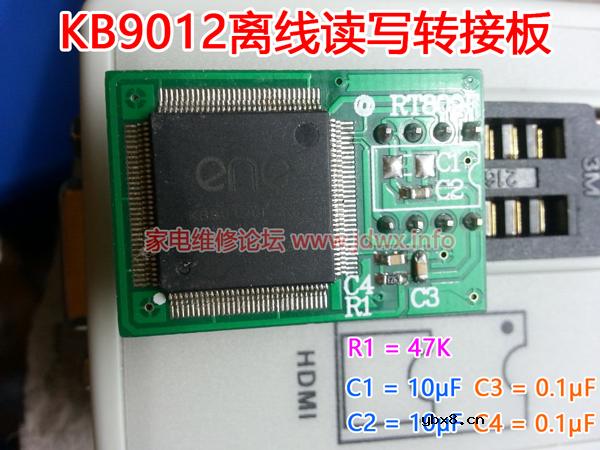

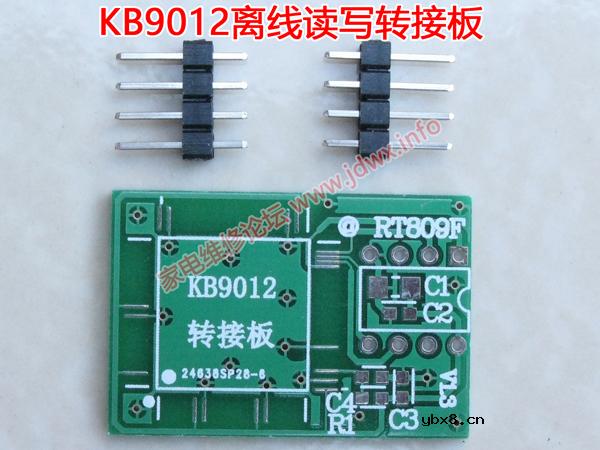

RT809F、RT809H编程器可选配件：KB9012离线读写转接板（此为散件），含PCB一片，4PIN排针2组。适用于KB9010/KB9012/KB9016/KB9018/KB9022等笔记本EC芯片。

需要自己准备以下材料并焊接：0603封装片阻一只，阻值47K或51K，位号R1；0603封装片容两只，0.1uF,位号C3和C4；10uF或22uF电容一只，封装0603或者1206，位号C1或C2，装一个即可。
