图解电动机的星形接法的技巧

来源:网络  发布者:电工基础  发布时间:2026-03-10 12:40
一般常用三相电动机的接线架上都引出6个接线柱,当电动机铭牌上标注为星形(Y形)接法时,Y系列电动机W2、U2、V2相连接,W1、U1、V1接电源;JO2系列电动机D6、D4、D5相连接,D1、D2、D3接电源,电动机的星形实际操作接

一般常用三相电动机的接线架上都引出6个接线柱,当电动机铭牌上标注为星形(Y形)接法时,Y系列电动机W2、U2、V2相连接,W1、U1、V1接电源;JO2系列电动机D6、D4、D5相连接,D1、D2、D3接电源,电动机的星形实际操作接法见图9-5。

图解电动机的星形接法的技巧

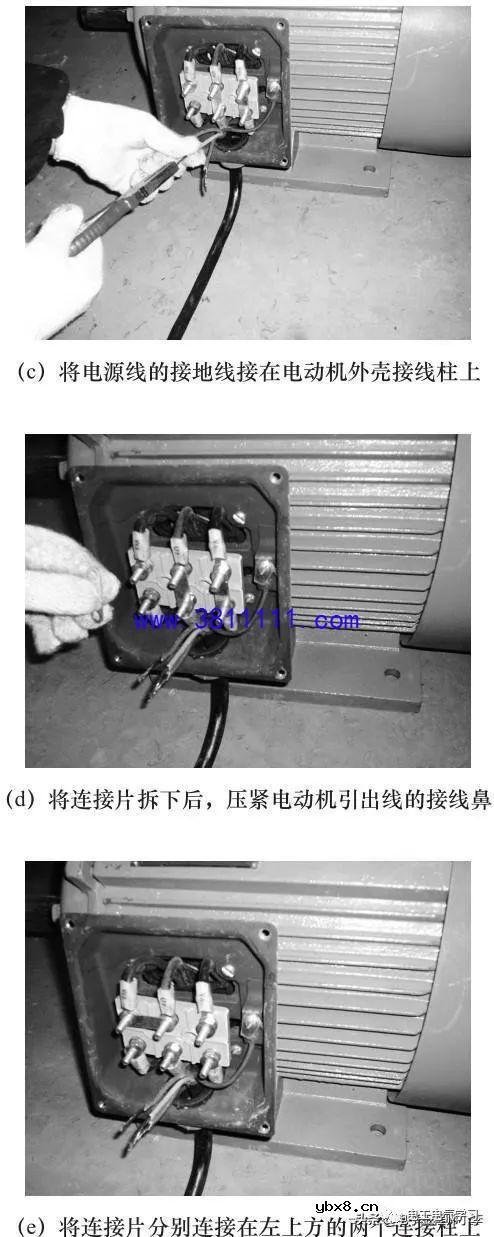

图9-5 电动机的星形实际操作接法

图解电动机的星形接法的技巧

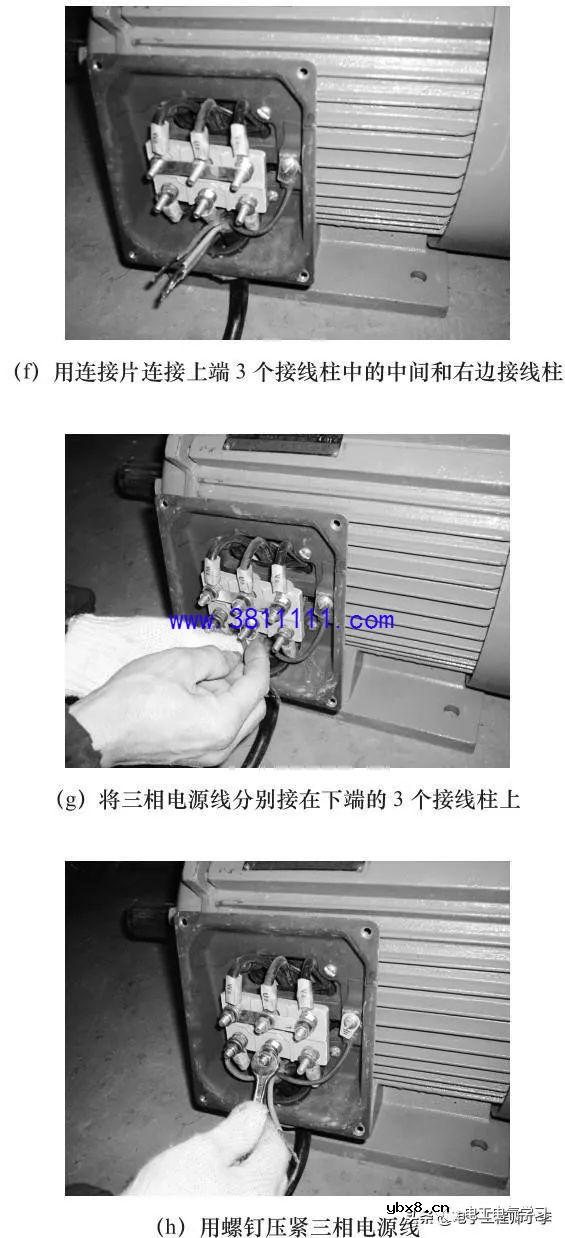

图9-5 电动机的星形实际操作接法(续)

图解电动机的星形接法的技巧

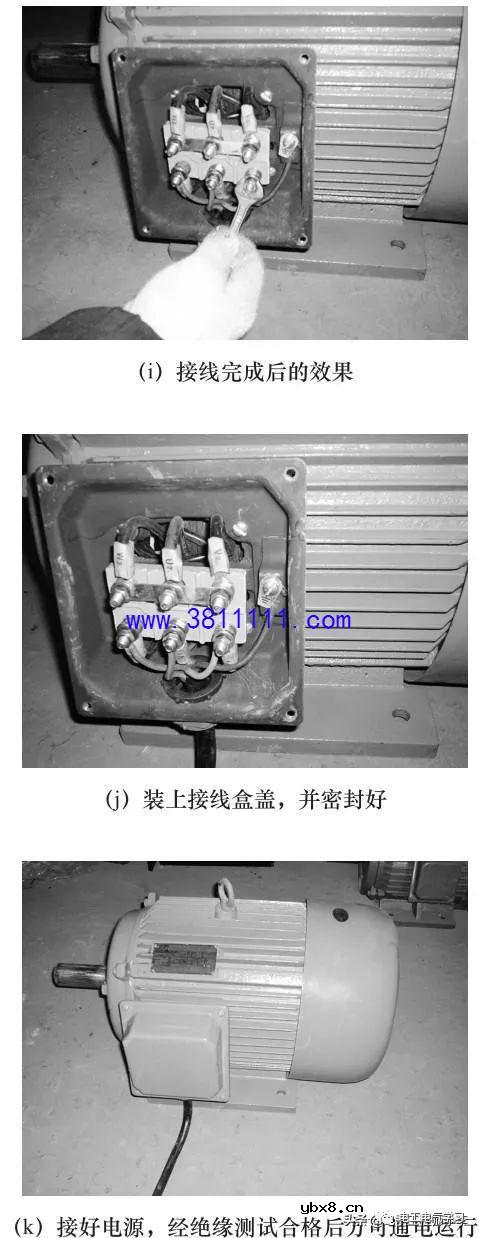

图9-5 电动机的星形实际操作接法(续)

图解电动机的星形接法的技巧

图9-5 电动机的星形实际操作接法(续)
