例1一台HZ-V220多媒体实物展台无法开机

故障现象：一台HZ-V220多媒体实物展台无法开机。

维修过程：插上电源适配器，展台电源指示灯点亮（红色），按电源键展台无反应（正常情况下，按电源键正常开机，电源指示灯马上由红色变为蓝色，摄像头内发出自检时电机转动的声音），用遥控器也不能开机，由此可以确定故障原因不是电源键损坏所致，怀疑是展台主板损坏。

鸿合多媒体实物展台无法开机维修实例

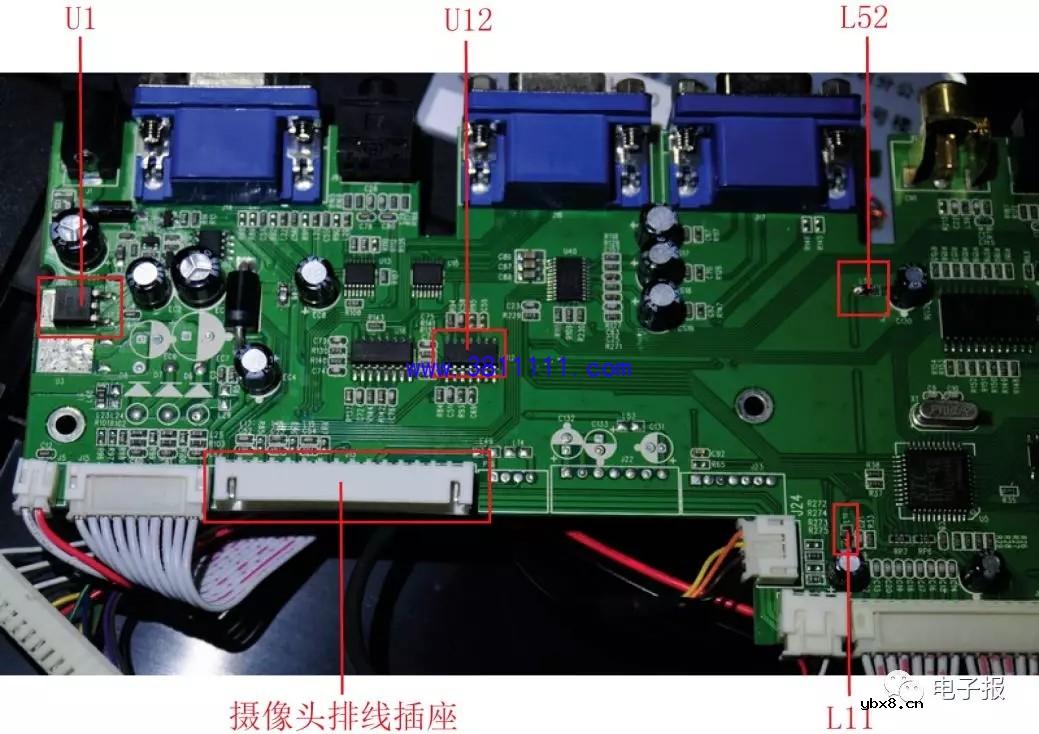

拆开展台底板，取出主板插上电源适配器，通电测量主板供电情况：12V输入正常，测量稳压集成电路U1（型号为78M05，如图1所示）输入为12V、输出为0V，用手U1表面，感觉很烫手。马上切断电源，用万用表电阻档测量U1输出脚对地电阻，接近0Ω，说明负载严重短路。

该展台供电电路简洁明了，除辅助照明LED灯管、摄像头、电源指示等采用12V直接供电外，其余电路基本都是由U1提供5V供电，所以涉及元件最多。为了快速查出短路元件，先插上电源，稍后触摸主板上各元件，未见异常，断电后取下电感L11、L52，再测量,发现两电感的负载端（分别是控制部分和USB部分）阻值已不是0Ω，说明故障元件不在该部分，应该在信号切换部分，主要集中在U12(74HC14D)、U13（TE330C）、U15(TE330C)、U16(HCF4052)、U40 (SGM6502)等元件。

根据平时维修经验，74HC14D损坏率最高，但常常都是导致输出无信号，短路这种情况还是没有遇到过。先用热风枪吹下U12，再测量U1输出脚对地电阻，此时电阻已很大了，说明U12已损坏，取一块新件换上，再测量U1输出脚，正常，接着将L11、L52恢复，插上电源按电源按键，电源指示灯由红色变为蓝色，摄像头内发出电机转动的声音，展台已经能正常开机，监视器出现正常画面，操作各种功能键，均正常，故障排除。

小结：此例故障不算复杂，难点是连接在U1负载上的元件多，且损坏的元件不发热，排查故障元件时应尽量缩小范围，这样就能很快查出故障元件。

例2鸿合HZ-V190无法开机

故障现象：插上电源后，电源指示灯闪烁，按开机键，无法开机。

鸿合多媒体实物展台无法开机维修实例

检修过程：拆开展台外壳，插上电源适配器（5V），测量供电输入插座J1上有5V电压，继续测量自恢复保险丝F1，一端电压为5V，另一端为2.8V左右，而且不稳定，与之相连的瞬态抑制二极管D1发烫（如图2所示），估计瞬态抑制二极管损坏，断电后用相同型号（P6KE6.8A）元件代换后试机，电源指示灯发光正常，测量D1电压为5V，正常，按开机按键，机器顺利开机，图像正常，故障排除。

瞬态抑制二极管（TVS）是一种高效能的保护器件，当两端受到瞬间的高能量冲击时，TVS管能瞬间的将自身的高阻特性转化为低阻特性，吸收大电流从而将TVS管两端的电压钳制在一个确定的值上（TVS管的耐压值，本机采用的P6KE6.8A，为6.8V），从而使后边电路免受瞬态高能量的冲击，保护电路安全。
