苹果新iMac拆解详图

来源:网络  发布者:电工基础  发布时间:2026-03-06 13:30
苹果新iMac拆解详图 苹果推出的新iMac多合一台式电脑采用了先进的（Edge To Edge）（无边框）屏幕设计和铝合金机身外壳。新产品的屏幕尺寸也从原先型号的20英寸和24英寸，升级到21.5英寸和27英寸，屏幕比例为16:9，

苹果新iMac拆解详图

苹果推出的新iMac多合一台式电脑采用了先进的（Edge To Edge）（无边框）屏幕设计和铝合金机身外壳。新产品的屏幕尺寸也从原先型号的20英寸和24英寸，升级到21.5英寸和27英寸，屏幕比例为16:9，同时安装了更快的处理器和更好的显卡。


下面来对付主机。由于使用Core i5的型号要到11月才会出货，iFixit拆解的是目前iMac的最高端型号：Core 2 Duo平台，27寸屏幕。

27寸大屏让上代20寸iMac相形见绌。


苹果新iMac拆解详图

屏幕下方的内存安装位

苹果新iMac拆解详图

由于内存插槽从2个增加到4个，并支持单条4GB内存。现在iMac最高可以使用16GB DDR3 1066MHz内存。

苹果新iMac拆解详图

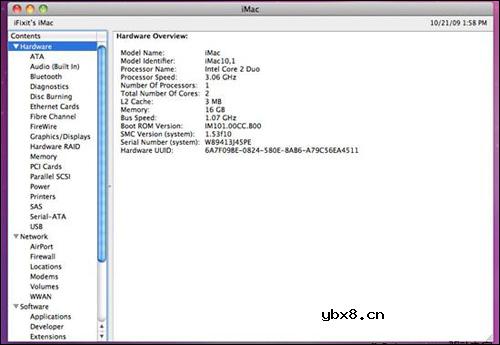

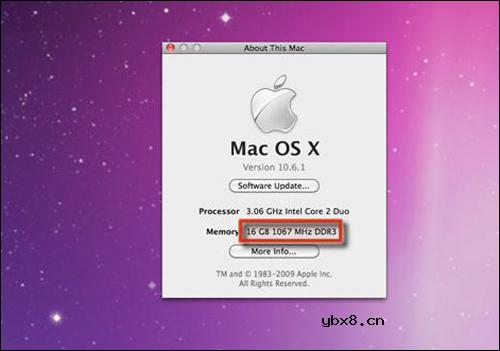

系统信息

苹果新iMac拆解详图

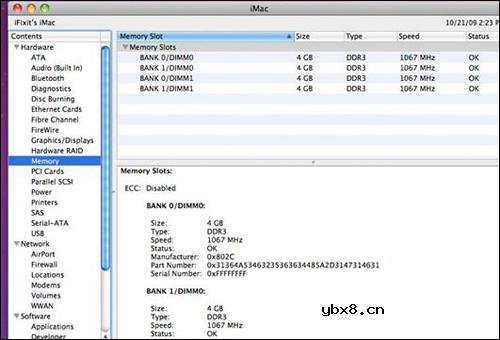

内存信息


苹果新iMac拆解详图

内存信息

苹果新iMac拆解详图

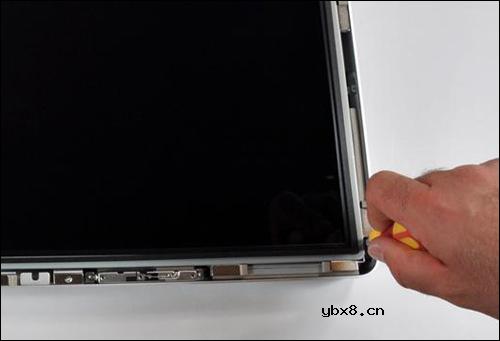

拆卸屏幕固定螺丝。

苹果新iMac拆解详图

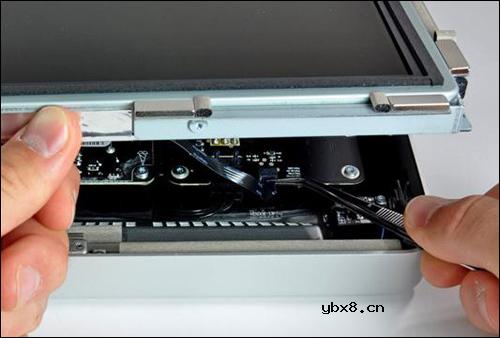

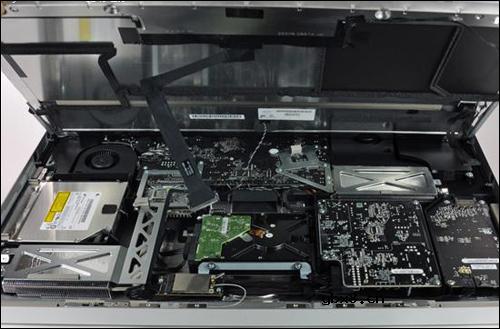

断开屏幕排线

苹果新iMac拆解详图

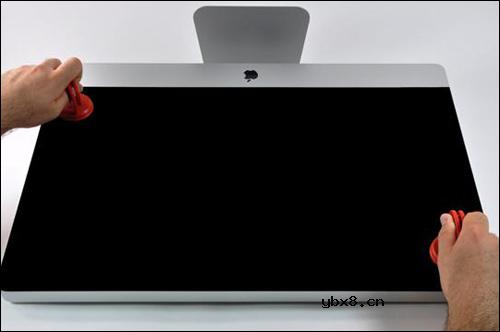

拆下屏幕。


苹果新iMac拆解详图

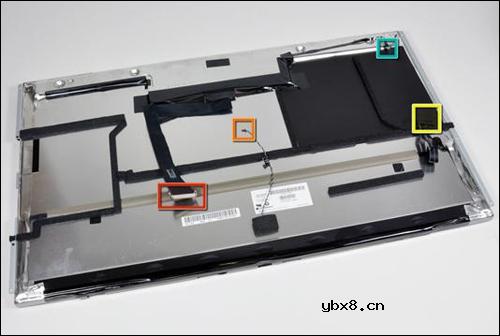

屏幕背后的各个接口：红色DisplayPort，橙色温度传感器，黄色LED背光，绿色LED背光同步。

苹果新iMac拆解详图

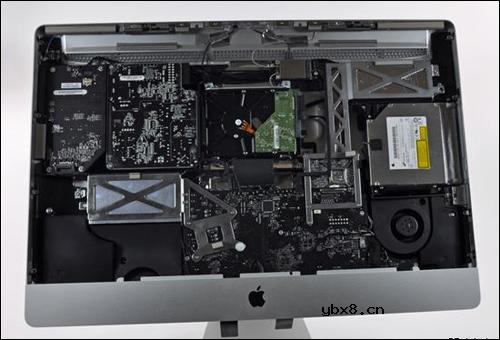

拆去屏幕后的内部结构一览。

苹果新iMac拆解详图

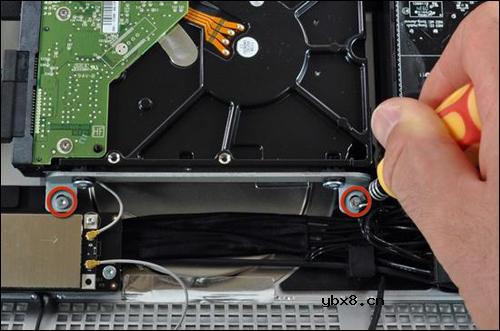

先来拆解正中的硬盘。

苹果新iMac拆解详图

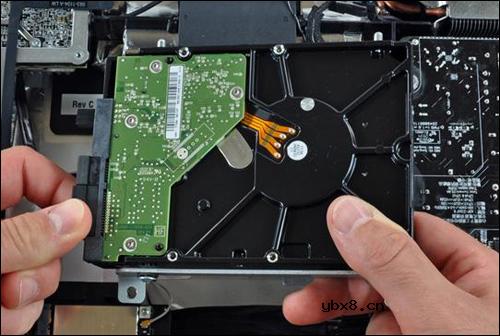

该硬盘为3.5寸1TB 7200rpm。

苹果新iMac拆解详图

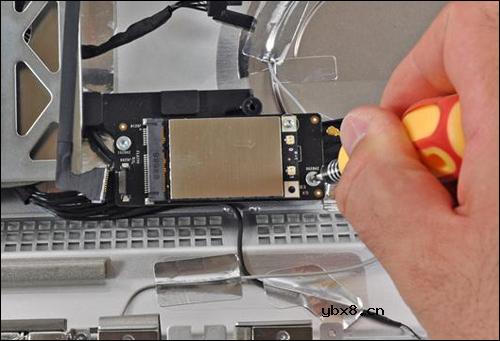

拆解PCI-E接口无线模块。

苹果新iMac拆解详图

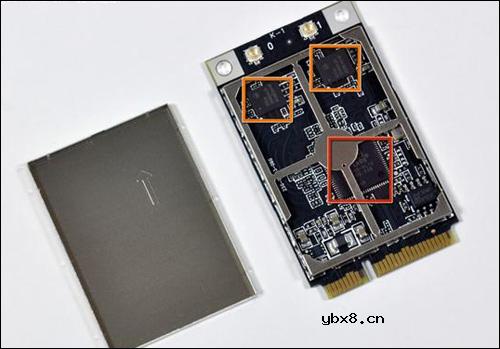

Atheros AR9280无线网卡。两颗小芯片则是SiGe Semiconductor 2593A20功率放大器。

苹果新iMac拆解详图

位于硬盘左边的是电源模块。


苹果新iMac拆解详图

电源输出为12V 25.8A，总功率310W，是iMac历史最大功率。

苹果新iMac拆解详图

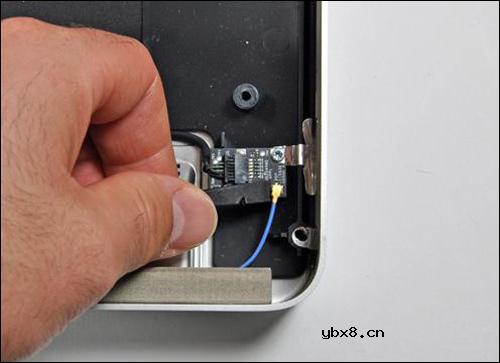

隐藏于角落的蓝牙模块。

来自日立LG的8x吸盘式DVD刻录机。没有加入蓝光恐怕是此次升级的一大缺憾。
