如何配置RAID磁盘阵列

如何配置RAID磁盘阵列

注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据！

一、 为什么要创建逻辑磁盘？

　　当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。
　　逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。

二、 创建逻辑磁盘的方式
　　使用阵列卡本身的配置工具，即阵列卡的BIOS。（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI阵列卡）。
　　使用第三方提供的配置工具软件去实现对阵列卡的管理。如Dell Array Manager。（这些软件用于服务器上已经安装有操作系统）

三、 正确识别您的阵列卡的型号
　　识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去）

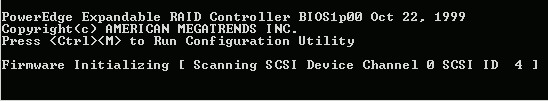

　　如果您有一块 AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息:
　　Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.
　　Press CTRL＋M to Run Configuration Utility or Press 　CTRL＋H　for WebBios
　　或者
　　PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.
　　Press CTRL＋M to Run Configuration Utility or Press CTRL＋H　for WebBios
　　此款阵列卡的配置方法请参考如下：

在AIM/LSI磁盘阵列控制器上创建Logical Drive (逻辑磁盘)
　　　　　　　　　　　　--- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL
　　　　　　　　　　　　--- PERC4 DI/DC (略有不同，请仔细阅读下列文档)

*注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!



1) 在自检过程中，当提示按< Control>< M> 键，按下并进入RAID的配置界面。

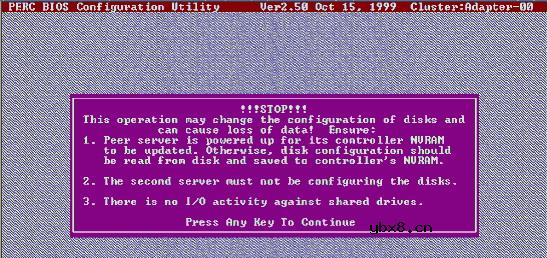

2) 如果服务器在Cluster 模式下，下列信息将会显示"按任意键继续"。

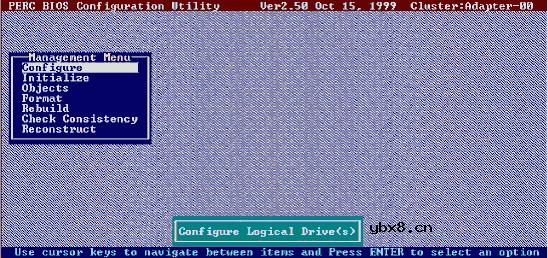

3) 选中 Configure，并按回车。

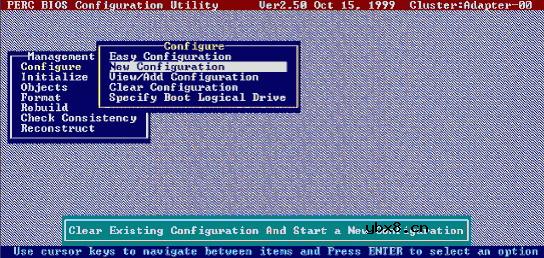

4) 如果需要重新配置一个RAID，请选中 New Configuration， 并按回车。
　如果已经存在一个可以使用的逻辑磁盘，请选中 View/Add Configuration，并按回车。
　本文，我们将会选择 "New Configuration"为例(注意: 选择New Configuration将删去原有磁盘阵列上的配置信息)

5) 选中 YES ，并按回车。

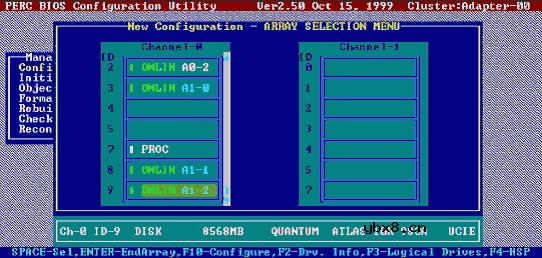

6) 按空格键选中准备要创建逻辑磁盘的硬盘，当该逻辑磁盘里最后的一个硬盘被选中后，按回车键。

7) 如果只创建一个逻辑磁盘，则进入步骤8；
　7-1) 按空格键选中第二个逻辑磁盘里的硬盘。
　7-2) 当该逻辑磁盘里最后一个硬盘被选中后，按回车键。
　7-3) 当需要配置更多的逻辑磁盘，重复7.1和7.2步骤直到所有逻辑磁盘被创建。

8) 按F10进行逻辑磁盘的配置。
　当您的阵列卡的类型是PERC4 DI/DC，将显示下列信息，否则请直接到步骤11。

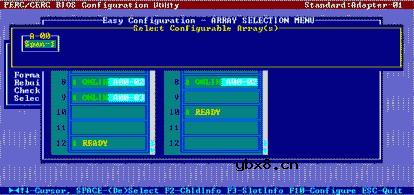

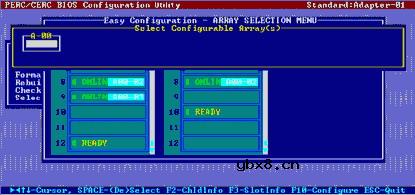

9) 按空格键选择阵列。
跨接信息，例如Span-1（跨接-1），出现在阵列框内。 可以创建多个阵列，然后选择将其跨接。

10) 按F10配置逻辑磁盘。

11) 选择合适的RAID类型，其余接受默认值。
注：Dell 推荐把所有的阵列空间分配给一个逻辑盘。

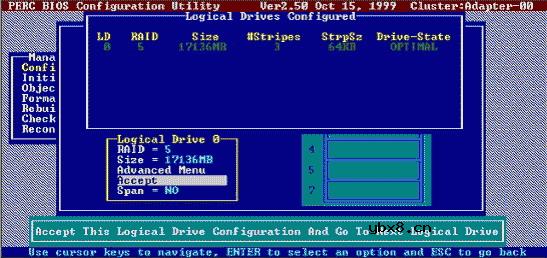

12)选中 Accept ，并按回车。

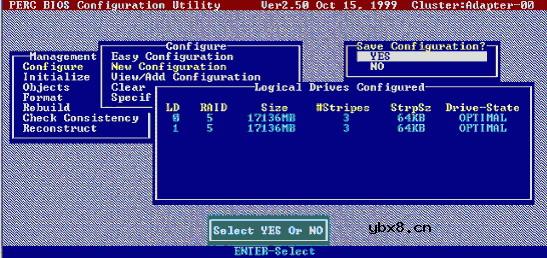

13) 按ESC键退回，选中 YES ，并按回车。

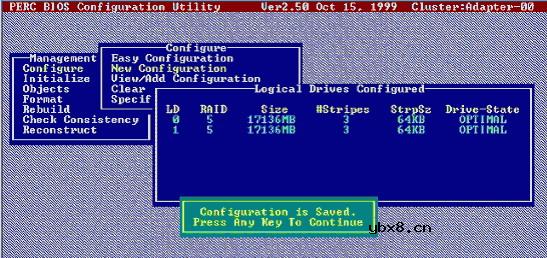

14) 按任意键继续。

15) 初始化逻辑磁盘(Logical driver)(刚创建的逻辑磁盘需要经过初始化,才能使用)
　按ESC 键退回主菜单，选中 Initialize ，并按回车。

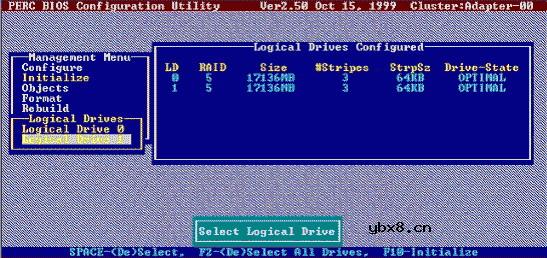

16) 选中需要初始化的逻辑磁盘，并按空格键接受。

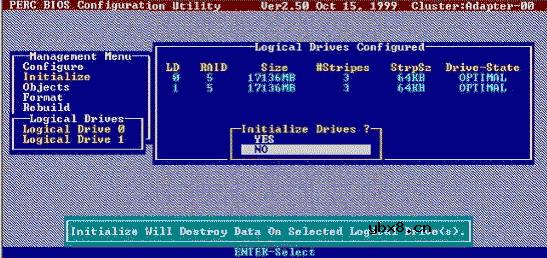

17) 选中 YES ，并按回车。

18) 按任意键继续，并重启系统，RAID配置完成。
