插接软驱数据线

来源:网络发布者:电工基础发布时间:2026-03-06 07:47

插接软驱数据线软驱线是34芯的，每一根可连接两个软驱。　　在线的一端，部分数据线有交叉，我们籍此可以把数据线分成三段：

插接软驱数据线

软驱线是34芯的，每一根可连接两个软驱。

　　在线的一端，部分数据线有交叉，我们籍此可以把数据线分成三段：

插接软驱数据线

　　这两个接头为A段，这两个接头为B段，这一个接头为C段。

　　A段和B段各有一个接头，用来连接3寸软驱。C 段连接主板上的软驱接口。

　　当要连接两个软驱时，就在A段和B段各接一个软驱。

　　此时，接在A段的软驱在物理上为A驱，另一个为B驱；当只连接一个软驱时，要把它接在A段上。

插接软驱数据线

　连接主板的一端时使红色边对应着接口的1号角，现在的主板上给接口加了一个塑料卡槽，方向错了就插不进去。软驱这边也是一样，红色边对应1号角，用力按紧。连接AT主板串并口线

　　另外一些普通的AT主板还要把串口线和并口线也接到主板上，ATX结构的主板把它们直接做在主板上了，可以省去这一步。

插接软驱数据线

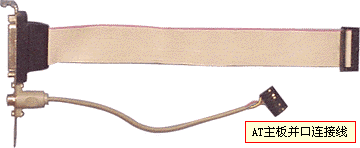

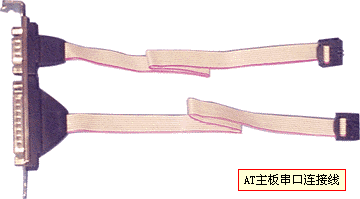

　　下面我们就看一下如何连接At主板的串口、并口线；这一条是串口线；这一个是并口线；在主板上有两个9针串口，旁边标着COM1、COM2；并口是25针的，旁边标着LPT。

　　连接时要保住数据线的红色边对应着接口的1号角，然后将接头按到底即。
